5型噴霧造粒干燥機生產廠家直銷

產品介紹

噴霧造粒干燥機組，是參考國內外先進技術，經過多次實驗研究開發的多用途機組，廣泛用于化工、輕工、食品等行業的噴霧干燥工藝。該機組具有受熱時間短、熱效率高、除塵系統完整等優點。

噴霧造粒干燥機是上海喬楓自主研發的一套造粒噴霧干燥機的。QFN-ZL系列造粒噴霧干燥機（喬楓**）專門的雙氣送液造粒噴頭，國內一大創新，直接將均勻的球形霧滴通過均勻的熱量變成顆粒。

可適應實驗和小規模生產使用，顆粒球精度好，顆粒均勻。因為該設備體積小，普通實驗室就可以裝下。核心配件均采用進口設備，其他配件均為國內知名廠家生產，保證產品的穩定性和安全性。

噴霧造粒干燥機特點

霧化頭，喬楓雙氣送液造粒噴頭

霧化方式：自下而上，增加霧滴空中停留的時間

粒徑范圍為5微米到250微米，造粒粒徑可調

內圈和外圈的氣流調節，可得到滿意的粒徑要求。

塔內蓋帽設計，更有效的截留目標顆粒。

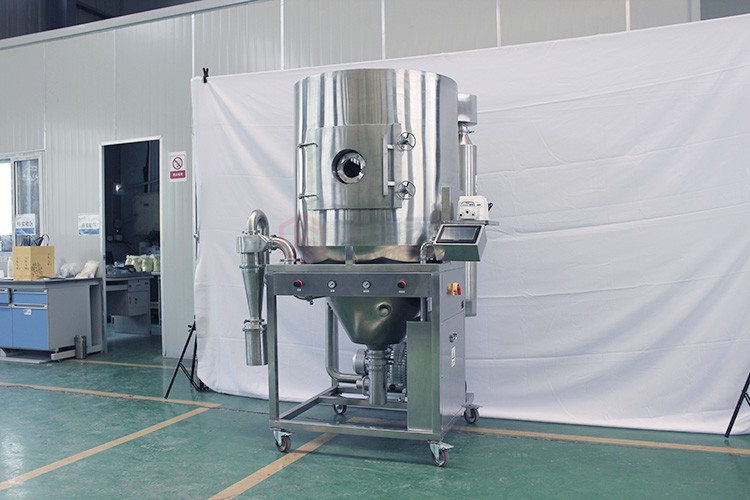

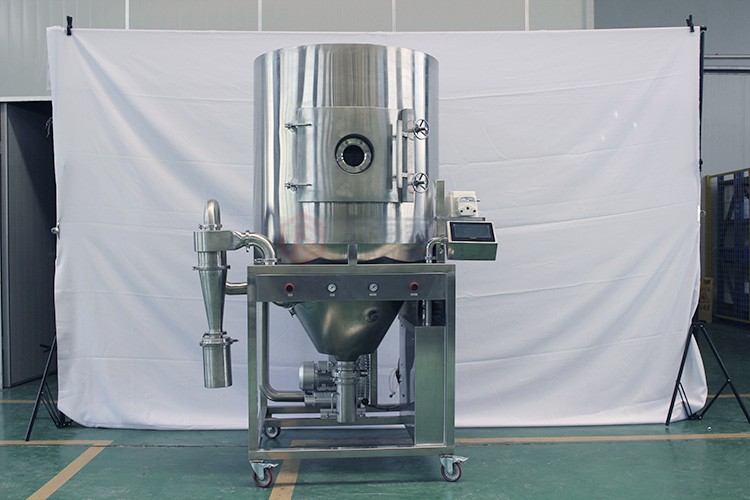

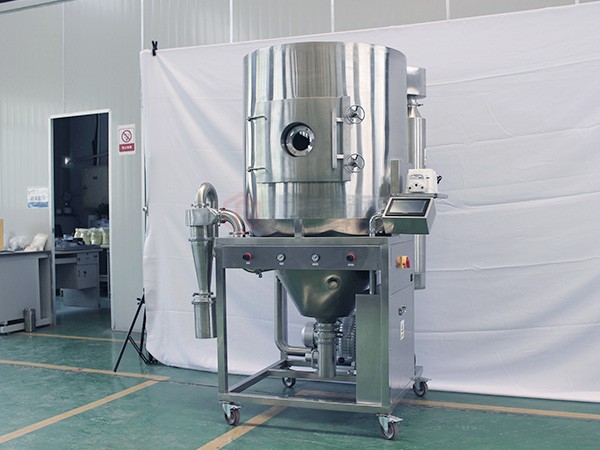

5型噴霧造粒干燥機生產廠家直銷圖片實拍

5型噴霧造粒干燥機生產廠家直銷

工作原理

該機組核心裝置為造粒霧化器。藉此將液體霧化成微米級霧滴后被熱風迅速干燥，干燥后的顆粒經過底部收料瓶回收，粉末經過旋風分離器回收。設計進風溫度**為250℃，出風溫度為145℃左右。

干燥塔體及附屬裝置材料材質由客戶選定。干燥熱風所需熱源，電加熱功率約25KW。設備的布置，可根據用戶的實際需要而安排。

技術參數

噴霧造粒干燥機	QFN-ZL-5	QFN-ZL-10	QFN-ZL-15
水分蒸發量	5Kg/h	10Kg/h	15Kg/h
*小進料量	80ml	120ml	150ml
干燥室直徑(mm)	￠1000	￠1200	￠1400
干燥塔高度（mm）	￠1000	￠1200	￠1500
霧化系統	雙氣送液（QFN-ZL-NZW3VER2018-1A）
電控系統	喬楓造粒霧化系統專用（QFN-ZL-ES-VER2018-1A）
**進風溫度(攝氏度)	260
電控主要配件標準（包括PLC,模擬量模塊，觸摸屏）（可選）	?維控控制模塊（標準） □臺達控制模塊 □德國西門子控制模塊 □其他______________
電控輔助配件選型標準（包括接觸器等）（可選）	?正泰(標準) □德力西 □施耐德 □其他______________
與物料接觸部分（可選）	?SUS304(標準) □SUS316 □其他_______________
尾氣再利用，節能30%以上（可選）	?不裝配（標準） □裝配
霧化噴嘴（是否采用金剛石鍍膜）	?SUS304（標準）□SUS316（標準）□ 碳化硅（標準） □金剛石
設備保修	?1年（標準，以上需收取一定的維修費用） □2年 □3年
加熱器容量	25Kw	30Kw	35Kw
送風機[功率（kw）,風量（m3 /min）]	無	[0.25,9.5]	[0.25,9.5]
引風機[功率（kw）,風量（m3 /h）]	[1.5，250]	[2.2，300]	[2.2，1410]
壓縮機[功率（kw）,風量（L /min）]	[0.58，108]	[1.5，250]	[1.5，250]
電力（裝機容量）	30Kw	35Kw	45Kw
保溫材料	50mm玻璃纖維保溫棉	50mm玻璃纖維保溫棉	50mm玻璃纖維保溫棉
□脈沖布袋除塵器（可選）	聚四氟覆膜材料
□脈沖布袋除塵器（可選）	9只	12只	21只
外形尺寸（mm）(L×W×H)（參考）	1600×1400×1800	2200×1600×2200	2600×1200×2500
安裝重量（參考）	500Kg	1000Kg	1500Kg
動力電源	380V/-3￠（可根據不同國家標準定制相關電壓）
